【 ３Ｄ設計 】

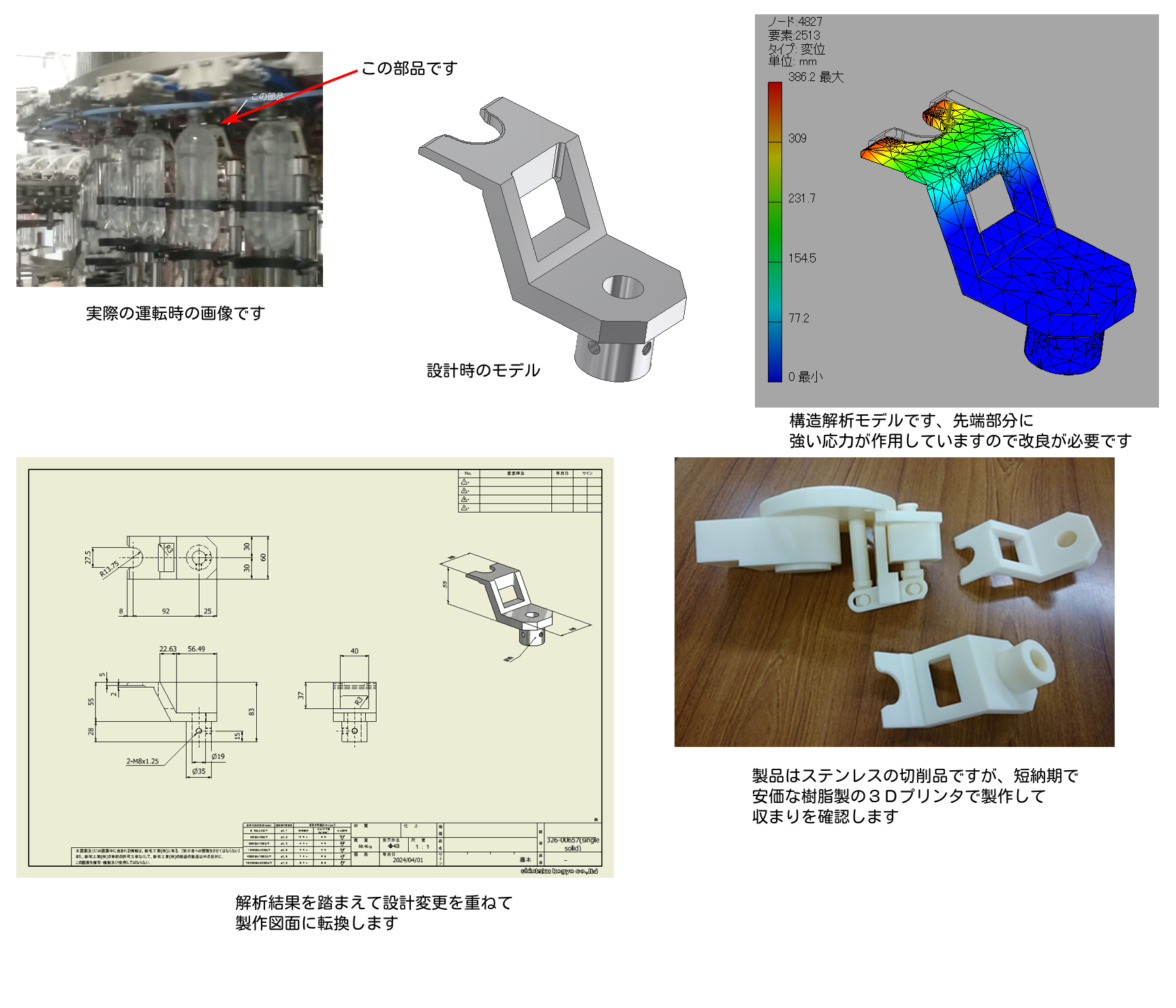

以下の部品はＰＥＴボトルに炭酸飲料を充填する場合に口部を強い力で押さえて密封して
充填する必要があるために、ＰＥＴボトルが座屈しないように首部をサポートする部品です
充填バルブが特殊な構造に変更されたため、干渉部分を設計変更した上で十分な強度を有し
動作時の不具合を未然に検証する必要があり、「構造解析」と「３Ｄプリンタ」での試作
を行う事になりました。
この部品を使っている動画はコチラから→YouTube動画
【 配管設計 】

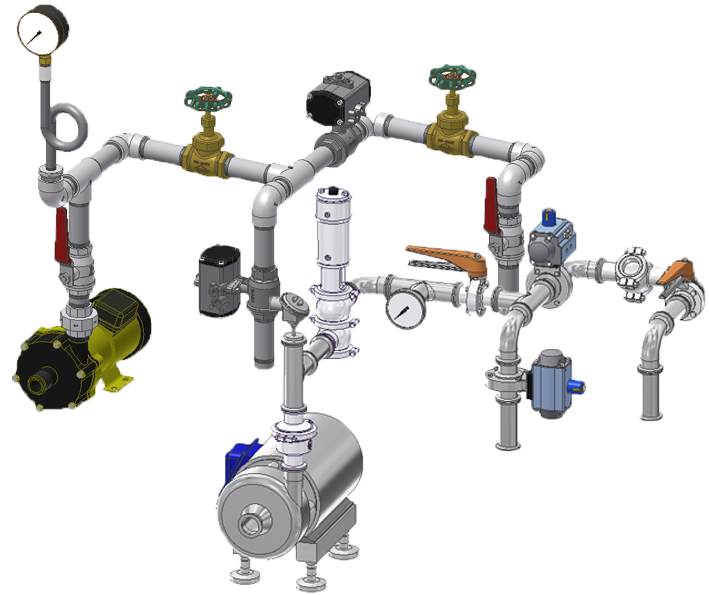

飲料のプロセスラインでは「サニタリー配管」と呼ばれる
ねじ込み部の無い配管が使われています、奥側が一般の
ＳＧＰ配管で手前がサニタリー配管です、入り組んだ場所
での配管は２Ｄ図面だと判断し辛いため３Ｄで設計します
【 パラメータ設計 】

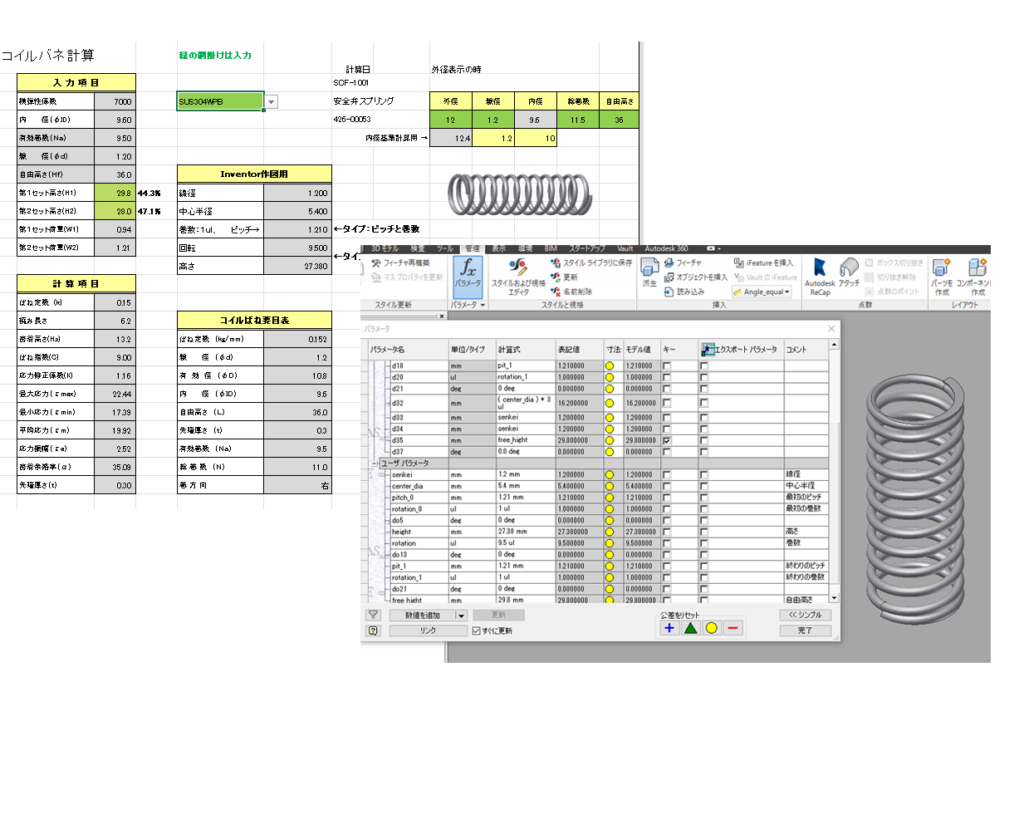

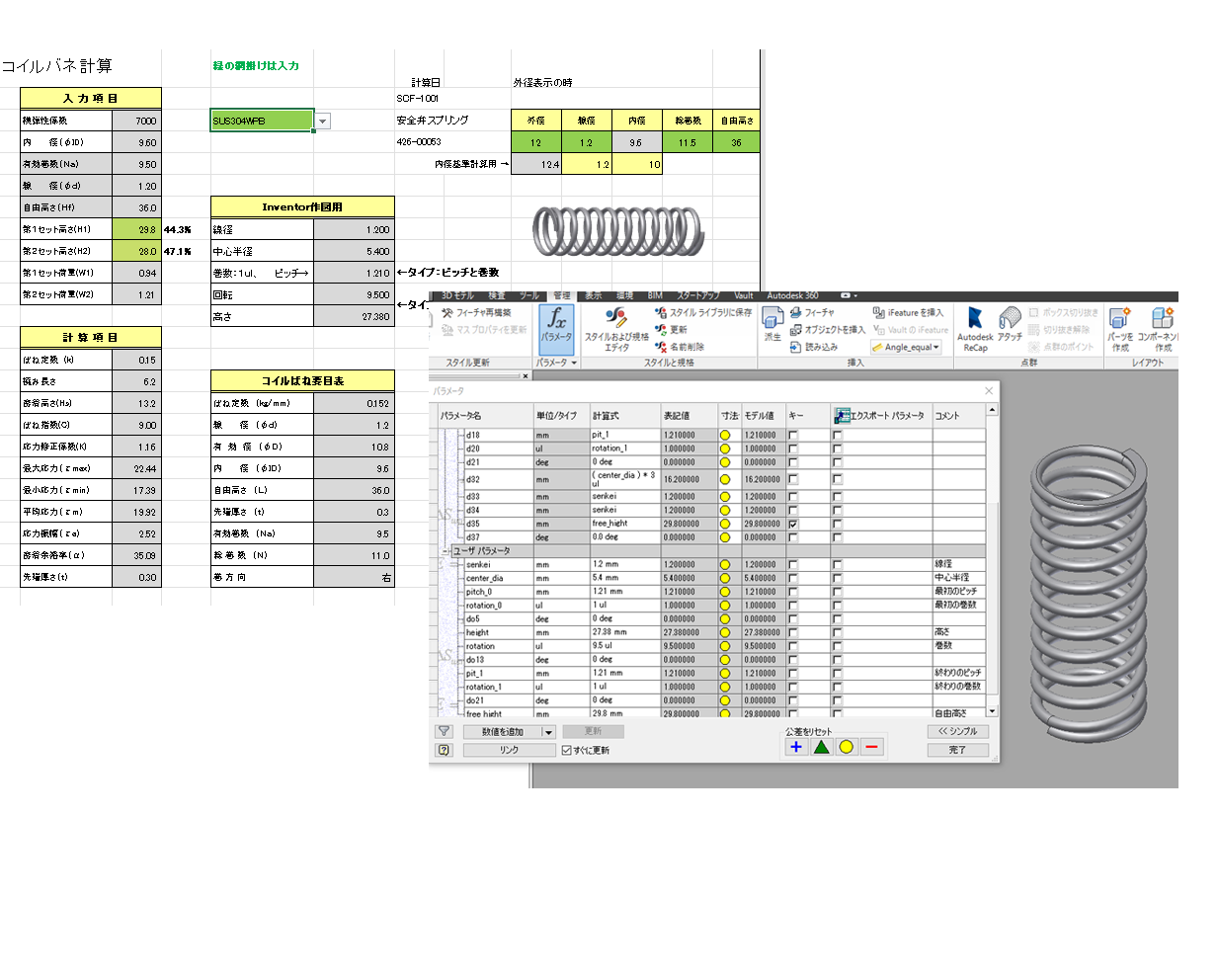

ばね・歯車などは「要目表」に諸元を記入すれば部品加工ができる様に３ＤＣＡＤでもExcelで作成した
「要目表」とリンクさせる仕組みを作っておけば一瞬で３Ｄモデルが出来上がります、下図は設計仕様に
基づいてExcelの「ばね計算書」でシミュレーションを行い、モデルにリンクさせているところです。
